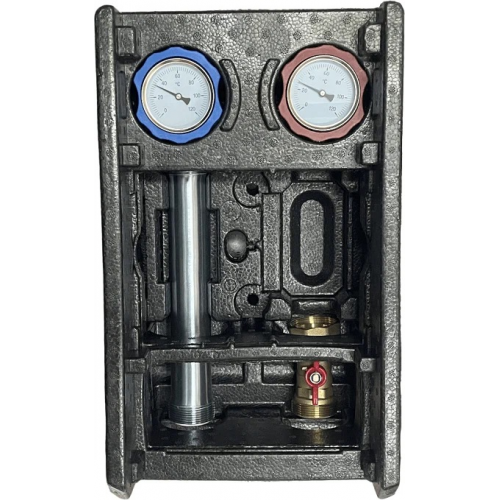

Насосная группа быстрого монтажа Zeissler NG UK-0101 DN25 с прямым контуром, в теплоизоляции, без насоса

Насосная группа быстрого монтажа NG-TK -0101 представляет собой готовый комплект арматуры в сборе (без насоса), предназначенный для принудительной циркуляции, регулировки и поддержания заданной температуры теплоносителя в системах отопления со смесительным контуром. Чаще всего используется в качестве контура теплого водяного пола. Эффективность такой системы обеспечивается принципом многократной циркуляции теплоносителя во вторичном контуре с частичным отбором теплоносителя от высокотемпературного источника тепла первичного контура и подмесом теплоносителя из обратной линии. В качестве теплоносителя могут использоваться жидкости, неагрессивные к материалам изделия: вода, растворы на основе гликоля. Максимальное содержание гликоля до 40%.

Технические характеристики:

- Номинальный размер: DN25

- Верхнее подключение: 1" ВР

- Нижнее подключение: 1½" НР

- Присоединительная резьба для насоса: 1½" ВР

- Монтажная длина насоса: 180 мм

- Максимальное рабочее давление: 6 бар

- Пропускная способность (max Kvs при падении напора в 1 бар) - 9,8 м³/час

- Макс. тепловая мощность Qmax, при падении t° = 10°C и V теплоноситель = 1 м/с - 24 кВт

- Диапазон рабочей температуры: от –15°С до +110°С

- Максимальная температура окружающей среды: 40°С

- Диапазон шкалы термометров: от 0°С до 120°С

- Термостатический смесительный клапан (30-60°C, Kv = 3,5м3/ч)

- Габариты в теплоизоляционном кожухе (ШхВхГ): 250 х 420 х 255 мм

*Циркуляционный насос в комплект не входит!

Это устройство чаще всего функционирует совместно с коллекторной группой, которая распределяет тепло по петлям трубы теплого пола. Устройство является универсальным с точки зрения организации правой и левой подачи. Во втором случае в клапане переустанавливается заглушка и он разворачивается (так как является по конструкции четырехходовым), а присоединительные элементы меняются местами.
