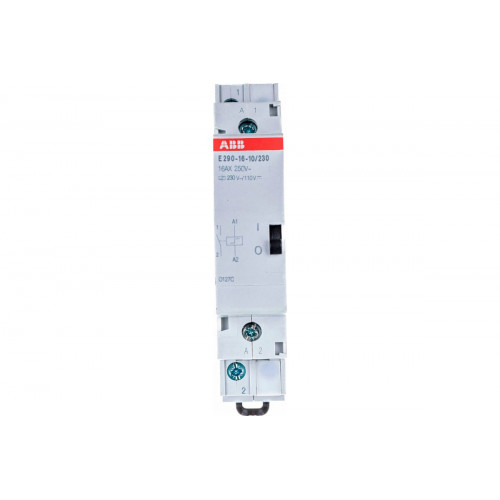

Электромеханическое блокировочное импульсное реле E290-16-11/230 с катушкой 230V AC/110V DC контакт 1НО ABB

Артикул: 604623

Цена: 4 290 ₽

Описание

Данное устройство шириной всего 18мм разработано для установки в главных и распределительных щитах (монтируется на DIN-рейку 35 мм). Блокировочные реле активируются посредством подачи импульсной команды и гарантируют энергоэффективное управление освещением. Как правило, установки с блокировочными реле используются когда управление системами освещения должно осуществляться как минимум из трех точек, расположенных в различных местах. Блокировочные реле изготавливаются на номинальный ток 16 A или 32 A.

Количество контактов

1НО контакт

Количество переключающих контактов реле может быть увеличено до четырех посредством использования присоединяемого модуля силовых контактов (E292-..-..). Таким образом, с помощью одного реле возможно коммутировать до четырех осветительных нагрузок. Для необходимости удаленной сигнализации о состоянии контактов реле применяется модуль дополнительных контактов (E299-11).

Различное напряжение катушки (перем. / пост. ток) делает реле универсальным для множества применений. Вспомогательные устройства могут быть присоединены к блокировочному реле с правой или с левой стороны.

Управляющие элементы - присоединение с левой стороны

Переключающие элементы - присоединение с правой стороны

Последовательность переключения - ВЫКЛ–ВКЛ–ВЫКЛ–ВКЛ

Информация по безопасности

Если реле устанавливаются вплотную друг к другу, рекомендуется использовать проставки в видепустых модулей (заглушек ZLS). Это гарантирует оптимальное рассеивание тепла от реле. Заглушки (ширина 9 или 18мм) можно найти , как тип ZLS725 или ZLS726 (в зависимости от применения).
